Úvod Stavební zpevnění, ukotvení a upevnění Xtreme Grip Vinylester Kartuše, 400 ml
Xtreme Grip Vinylester Kartuše, 400 ml Xtreme Grip Vinylester Kartuše, 400 ml
Kód: 8052

Xtreme Grip Vinylester Kartuše, 400 ml

Neohodnoceno Podrobnosti hodnocení
Skladem

Dvousložková chemická kotva na bázi vinylesterové pryskyřice bez obsahu styrenu pro konstrukční upevnění těžkých břemen, a to i v seismických zónách.

Detailní popis produktu
Zvolte variantu
Varianta
416 Kč / ks
503,36 Kč vč. DPH

Související produkty

Tip Kód: 008047
CA Poly Kartuše, 300 ml CA Poly
Skladem
od 221,00 Kč / ks
od 267,41 Kč vč. DPH

Dvousložkové chemické kotevní lepidlo na bázi polyesterové pryskyřice bez styrenu pro běžné upevňování.

Tip Kód: 015256
Chemical Anchor Cage (M8) 20x85mm, 50 kus, 50 kus Chemical Anchor Cage (M8)
Skladem
od 500 Kč / balení
od 605 Kč vč. DPH

Klec pro aplikaci chemických kotev do prvků s otvory v kombinaci se závitovými tyčemi s proměnným průměrem: průměr otvoru 12 mm a hloubka otvoru 80 mm; průměr…

Tip Kód: 015257
GUN Xtreme 300 GUN Xtreme 300
Skladem
1 446 Kč / ks
1 749,66 Kč vč. DPH

Stříkací pistole se zesíleným převodem pro produkty s vysokou viskozitou. Kartuše s maximálním objemem 310 ml.

Tip Kód: 015258
GUN Xtreme 400 GUN Xtreme 400
Skladem
1 768,00 Kč / ks
2 139,28 Kč vč. DPH

Stříkací pistole se zesíleným převodem pro produkty s vysokou viskozitou. Kartuše s maximálním objemem 400 ml.

Tip Kód: 008455
Xtreme Epoxy 100 Xtreme Epoxy 100
Skladem
1 030 Kč / ks
1 246,30 Kč vč. DPH

Vysoce výkonná epoxidová chemická kotva pro konstrukční upevnění těžkých břemen, a to i v seizmicky aktivních oblastech, s životností 100 let.

Detailní popis produktu

Dvousložková chemická kotva na bázi vinylesterové pryskyřice bez obsahu styrenu pro konstrukční upevnění těžkých břemen v trhlinovém i netrhlinovém betonu, plném i děrovaném cihlovém zdivu a dřevě. Díky svým rychle tvrdnoucím vlastnostem ji lze použít všude tam, kde je vyžadováno rychlé nasazení, a pro kotvení s hloubkou vrtaného otvoru až 1 metr. Aplikace je možná i v případě, že teplota podkladu dosáhne kritických hodnot (od -10 do +40 °C). U mokrých podkladů a zatopených otvorů certifikace vyžaduje použití závitových tyčí a v každém případě se musí doby zatížení zdvojnásobit. V závislosti na průměru použitých závitových tyčí nebo tyčí se zlepšenou soudržností je výrobek kvalifikován Evropským technickým posouzením (ETA) pro použití na trhlinovém betonu (možnost 1) a netrhlinovém betonu (možnost 7), a to i v případě, že dílo spadá do seismické kategorie C1 nebo C2.

Pokyny k instalaci

  1. Vrtejte do podkladu kolmo k předepsanému průměru a hloubce vrtání; u kompaktních podkladů se doporučuje použití vrtacího kladiva. U perforovaných podkladů vrtejte jednoduchým rotačním vrtákem, abyste zabránili porušení vnitřních příček cihel.
  2. Z otvoru opatrně odstraňte veškerý prach a jiné zbytky materiálu pomocí ofukovače nebo stlačeného vzduchu a kovového kartáče. Vhodné úrovně čistoty dosáhnete provedením alespoň 4 foukání, 4 tahů kartáčem a 4 foukáním v řadě. Před čištěním kartáčem kartáč očistěte a ujistěte se, že má dostatečný průměr.
  3. Závitové nebo vylepšené adhezní tyče musí být čisté a bez oleje, mastnoty nebo rzi.
  4. Pro kotvy hlubší než 15 cm použijte prodloužení trysky zkrácené na míru.
  5. U perforovaných podpěr vložte do otvoru CHEMICKOU KOTVICI (nebo kovovou ponožku), abyste zabránili následnému rozptýlení pryskyřice do dutin.
  6. Pokud je otvor vytvořen v místě, kde podpěra není perforovaná, například na maltě mezi dvěma cihlami, nepoužívejte klec a proveďte instalaci jako na kompaktní podpěře.
  7. Pro 300ml kartuši: odšroubujte víčko, vložte mixér (CHEMICAL ANCHOR MIXER) do otvoru žlutého extraktoru a zatažením odstraňte kovovou sponu uzavírající sáček (u 400ml kartuše jednoduše odšroubujte víčko). Zašroubujte mixér a vložte kartuši do určené pistole s použitím ochrany rukou a obličeje.
  8. Vytlačte pryskyřici pomocí pistole XTREME GUN a první část produktu, která není dokonale promíchaná, vyhoďte, dokud nevyjde rovnoměrně zbarvená pryskyřice (obecně se prvních 3–5 plných zdvihů pumpy vyhodí). Pro snížení námahy při dávkování skladujte kartuše při teplotě 15 až 25 °C.
  9. U kompaktních substrátů začněte injektovat pryskyřici odspodu, vyplňte otvor asi do 2/3 a postupně míchejte nahoru.

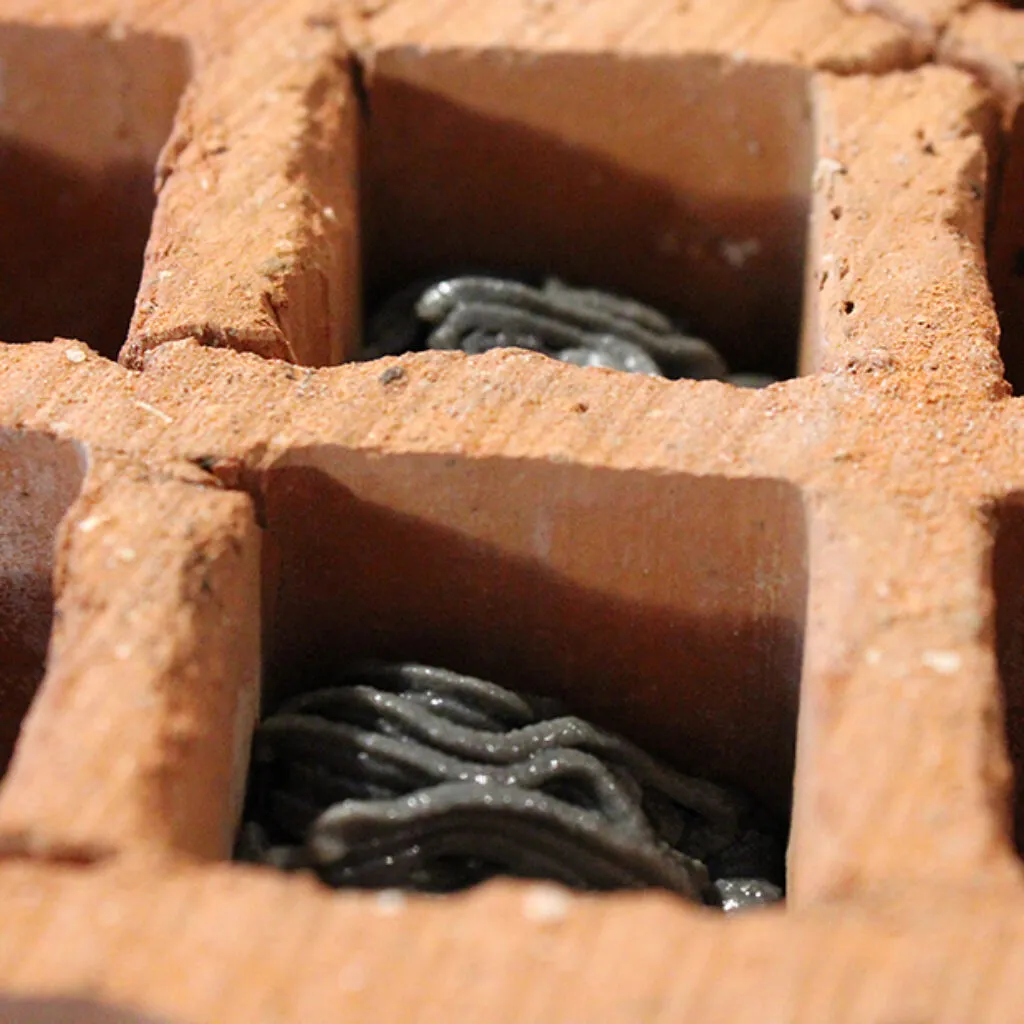

    9b. U perforovaných substrátů dávkujte dostatečné množství pryskyřice, aby mohla v dostatečném množství vytékat ze síta klece: pro zvýšení utěsnění zvyšte množství extrudované pryskyřice tak, aby se baňka zdvojnásobila.
  10. Pro lepší rozložení kotvy a pro únik vzduchových bublin zasuňte kotvu lehkým zašroubováním po označení správné hloubky kotvení. Uvolnění mírného přebytečného množství pryskyřice vizuálně potvrdí, že ukotvení je optimální.
  11. Přebytečnou pryskyřici z otvoru ihned odstraňte papírem nebo po vytvrzení mechanicky dlátem.
  12. V závislosti na různých teplotách podkladu dodržujte před aplikací svorky a zatížením níže uvedené doby aplikace a vytvrzování. Pokud je otvor zaplavený, zdvojnásobte dobu.
  13. Pokud pryskyřice uvnitř míchací trysky ztvrdla, bude při dalším použití nutné použít nový míchací přístroj, přičemž vždy dbejte na to, abyste odstranili první část produktu s nerovnoměrnou barvou (viz bod 8).

Skladování

Skladujte při teplotě 5 až 30 °C, mimo dosah UV záření. Při skladování na suchém a krytém místě v původních uzavřených obalech je Xtreme Grip Vinylester stabilní:

  • nejméně 12 měsíců v 300ml kartuších
  • nejméně 16 měsíců v kartuších o objemu 400 ml

Varianty produktu

Code Součásti Balení Velikost balení Paleta Barcode
8051 2 složky Kartuše 300 ml 72 kartonů 8030334080517
8052 2 složky kartuše 400 ml 52 kartonů 8030334080524

Oblasti použití



V kombinaci se závitovými tyčemi nebo žebrovanými výztužnými pruty se tento produkt používá v mnoha situacích, kde je třeba upevnit těžká břemena nebo kde přítomnost kritických teplot (< 0 °C nebo > 30 °C) vylučuje použití jiných typů kotvení. Protože produkt neobsahuje styren, lze jej použít i v uzavřených prostorách.

  • Kovové rámy a instalace obecně
  • odvětrávané fasády
  • Nouzová schodiště
  • Stříšky a konzolové úchyty obecně
  • Výtahy, elevátory a zvedací zařízení
  • Ochrana proti pádu
  • Těsnicí bariéry
  • přehlídková mola
  • Konsolidace v seizmických zónách
  • Výztuž stropů
  • Obnova betonových vrstev s dodatečnou výztužnou ocelí

Technické údaje



Kotvení závitových tyčí do betonu:
Schválení dle EAD 330499-01-0601 platí pro širokou škálu závitových tyčí (od M8 do M30) a pro různé hloubky kotvení, a to i do vlhkého betonu a v podvodních vrtech. Certifikované provozní teploty jsou v následujících rozsazích:

  • od -40 °C do +40 °C s maximální dlouhodobou teplotou 24 °C
  • od -40 °C do +80 °C s maximální dlouhodobou teplotou 50 °C
  • od -40 °C do +120 °C s maximální dlouhodobou teplotou 72 °C
ETA-19/0842 Upevnění závitových tyčí z pozinkované oceli min. 5 µ třídy 5.8 na beton C20/25
Typické rozměry M8 M10 M12 M16 M20 M24 M27 M30
d 0
 Průměr otvoru mm 10 12 14  18 let 24 28 30 35 let
T inst Utahovací moment Nm 10 20 40 80 130 200 250 280
JZ​ Klíč mm 13 17 19 24 30 36 41 46
d f Ø otvoru v upevňovaném předmětu mm 9 12 14 18 let 22 26 30 33



Minimální hloubka kotvení
Typické rozměry M8 M10 M12 M16 M20 M24 M27 M30
h1 Hloubka otvoru mm 65 75 85 105 125 150 150 150
h nom Jmenovitá hloubka kotvení mm 60 70 80 100 120 145 145 145
h min Minimální tloušťka základního materiálu mm 100 100 110 136 168 201 210 220
S cr Osová vzdálenost mm 180 210 240 300 360 435 435 435
C cr Vzdálenost od okraje mm 90 105 120 150 180 218 218 218
S mim Minimální vzdálenost mezi středy mm 40 50 60 75 100 115 120 140
Cmin​ Minimální vzdálenost od okraje mm 40 50 60 75 100 115 120 140



Průměrná hloubka kotvení
Typické rozměry M8 M10 M12 M16 M20 M24 M27 M30
h1 Hloubka otvoru mm 85 95 115 130 175 215 245 275
h nom Jmenovitá hloubka kotvení mm 80 90 110 125 170 210 240 270
h min Minimální tloušťka základního materiálu mm 100 114 138 161 218 266 300 340
S cr Osová vzdálenost mm 240 270 330 375 510 630 720 810
C cr Vzdálenost od okraje mm 120 135 165 187 255 315 360 405
S mim Minimální vzdálenost mezi středy mm 40 50 60 75 100 115 120 140
Cmin​ Minimální vzdálenost od okraje mm 40 50 60 75 100 115 120 140



Maximální hloubka kotvení
Typické rozměry M8 M10 M12 M16 M20 M24 M27 M30
h1 Hloubka otvoru mm 165 205 245 325 405 485 545 605
h nom Jmenovitá hloubka kotvení mm 160 200 240 320 400 480 540 600
h min Minimální tloušťka základního materiálu mm 180 224 268 356 448 536 600 670
S cr Osová vzdálenost mm 480 600 720 960 1200 1440 1620 1800
C cr Vzdálenost od okraje mm 240 300 360 480 600 720 810 900
S mim Minimální vzdálenost mezi středy mm 40 50 60 75 100 115 120 140
Cmin​ Minimální vzdálenost od okraje mm 40 50 60 75 100 115 120 140

Minimální hloubka kotvení
Použitý celkový součinitel bezpečnosti
Upevnění do netrhlinového betonu C20/25 pomocí závitových tyčí třídy 5.8
M8 M10 M12 M16 M20 M24 M27 M30
Vlak kN 9,0 12,0 17,0 24,0 31,6 41,9 42,0 42,0
Stříhat kN 5.4 8.6 12,5 23,3 36,3 52,5 68,2 83,4



Průměrná hloubka kotvení
Použitý celkový součinitel bezpečnosti
Upevnění do netrhlinového betonu C20/25 pomocí závitových tyčí třídy 5.8
M8 M10 M12 M16 M20 M24 M27 M30
Vlak kN 9,0 12,0 17,0 24,0 31,6 41,9 42,0 42,0
Stříhat kN 5.4 8.6 12,5 23,3 36,3 52,5 68,2 83,4



Maximální hloubka kotvení
Použitý celkový součinitel bezpečnosti
Upevnění do netrhlinového betonu C20/25 pomocí závitových tyčí třídy 8.8
M8 M10 M12 M16 M20 M24 M27 M30
Vlak kN 13,9 22.1 32.1 59,5 96,6 139,5 180,6 220,5
Stříhat kN 8.3 13.2 19.2 35,7 58,0 83,7 108,8 133,1
  • Zatížení nebo namáhání platí pro provozní teplotní rozsah -40 °C/+40 °C.
  • Zatížení na jednotlivé kotvení bez vlivu osové vzdálenosti, vzdálenosti od okraje a tloušťky betonu ≥ 2 hef
  • Smykový efekt není směrován k okraji.
  • S otvorem ponořeným do vody se dosáhne 20% snížení zatížení.
Minimální hloubka kotvení
Použitý celkový součinitel bezpečnosti
Upevnění do netrhlinového betonu C20/25 pomocí závitových tyčí třídy 5.8
M10 M12 M16 M20
Vlak kN 9.1 12.2 17.1 22,5
Stříhat kN 8.6 12,5 23,3 34,3



Průměrná hloubka kotvení
Použitý celkový součinitel bezpečnosti
Upevnění na trhlinovém betonu C20/25 se závitovými tyčemi třídy 5.8
M10 M12 M16 M20
Vlak kN 11,7 17,8 23,9 33,8
Stříhat kN 8.6 12,5 23,3 36,2



Maximální hloubka kotvení
Použitý celkový součinitel bezpečnosti
Upevnění na trhlinovém betonu C20/25 se závitovými tyčemi třídy 8.8
M10 M12 M16 M20
Trazione kN 22.1 32.1 59,5 79,5
Taglio kN 13.2 19.2 35,7 58,0
  • Zatížení nebo namáhání platí pro provozní teplotní rozsah -40 °C/+40 °C.
  • Zatížení na jednotlivé kotvení bez vlivu osové vzdálenosti, vzdálenosti od okraje a tloušťky betonu ≥ 2 hef
  • Smykový efekt není směrován k okraji.
  • S otvorem ponořeným ve vodě se zatížení sníží o 20 %.

Kotvení do betonu pomocí žebrovaných výztužných prutů
. Schválení dle technické zprávy EAD-330087-00-0601 TR023 se vztahuje na širokou škálu žebrovaných výztužných prutů (od Ø 8 mm do Ø 32 mm) a pro délky kotvení až do hloubky 1 metru. Vhodné pro instalaci do mokrého betonu. Navrženo dle EC2 pro obnovu betonových vrstev. Certifikované provozní teploty se pohybují od -40 °C do +80 °C s maximální dlouhodobou teplotou 50 °C.

ETA-19/0841  Upevnění žebrovaných výztužných prutů k betonu
Průměr výztužné tyče (mm) Ø8  Ø10  Ø12  Ø14  Ø16  Ø20  Ø25  Ø28  Ø32
Průměr otvoru (mm) 12 14 16 18 let 20 25 30 35 let 40
Maximální hloubka instalace (mm) 400 500 600 700 800 1000 1000 1000 1000

Minimální krytí betonem : c min = 30 mm + 0,06 lv ≥ 2 ∙ Ø na Ø < 25 mm
c min = 40 mm + 0,06 lv ≥ 2 ∙ Ø na Ø ≥ 25 mm
Nejmenší osová vzdálenost mezi dvěma následně instalovanými pruty : a = 40 mm ≥ 4 ∙ Ø







ZATÍŽENÍ NA ZÁKLADĚ NÁVRHU – OD VÝZTOMNÉ ŽELEZO PO OBNOVU VRSTEV

ETA-19/0841, VÝPOČTOVÉ ZATÍŽENÍ – VÝZTOČNÉ PRUTKY PRO OBNOVU VRSTVY
​​Předpočítané hodnoty pro kotvení výztužných prutů.
Příklad délky kotvení 1) s pruty (f y,k = 500 N/mm2 ) na betonu C20/25 (f bd = 2,3 N/mm2 ) .
1) Hodnoty uvedené v tabulce jsou stanoveny pro podmínky dobré soudržnosti dle EN 1992-1-1. Pro všechny ostatní podmínky se hodnoty vynásobí 0,7.
2) Hodnotu pryskyřice lze odhadnout podle rovnice V = l b π (d 0 2 -d 2 )/(4×0,85).

1 = 2 = 3 = 4 = 5 = 1,0 a 1 = a 3 = a 4 = 1,0 eea 2 oa 5 = 0,7
Průměr tyčí Tahové zatížení pro tyče Bst 500 Délka kotvení l bd Tahové zatížení Objem pryskyřice V 2) Délka kotvení l bd Tahové zatížení Objem pryskyřice V2
[mm] [kN] [mm] [kN] [ml]  [mm] [kN] [ml]
8 21,85 115 6,65 8,50 115 9,50 8,50
180 10.40 13.31 180 14,86 13.31
250 14.45 18,48 200 16,52 14,78
320 18,50 23,65 220 18,17 16,26
378 21,85 27,95 265 21,85 19,56
10 34,15 145 10,48 12,86 145 14,97 12,86
230 16,62 20,40 230 23,74 20,40
310 22,40 27,50 260 26,84 23.06
390 28.18 34,59 290 29,93 25,72
473 34,15 41,92 331 34,15 29,34
12
 49,17
 170 14,74 17,59 170 21.06  17,59
270 23,41 27,94 270 33,44 27,94
370 32.08 38,29 300 37,16 31.05
470 40,75 48,64 300 40,88 34,15
567 49,17 58,69 397 49,17 41,08
14 66,93 200  20.23 23,65 200  28,90 23,65
320 32,37 37,85 320 46,24 37,85
440 44,51 52,04 360 52,02 42,58
560 56,65 66,23 400 57,81 47,31
662  66,93   78,25  463 66,93  54,78
16 87,42 230   26,59 30,60   230 37,99  30,60
360 41,62 47,90 360 59,46 47,90
490 56,65 65,20 400 66,06 53,22
620 71,68 82,49 440 72,67 58,54
756    87,42 100,61 529  87,42  70,43
20 136,59 285   41,19 59,25  285  58,84  59,25
450 65,03 93,55 450 92,90 93,55
620 89,60 128,90 500 103,22 103,95
790 114,17 164,24 550 113,55 114,34
945  136,59  196,50  662  136,59  137,55
25 213,42 355  64,13   90,21 355  91,61  90,21
520 93,93 132,13 520 134,19 132,13
680 122,84 172,79 600 154,84 152,46
840 151,74 213,44 650 167,74 165,16
1000 180,64  254,10  700  180,64  177,87
28 267,72 400  80,93  162,99  400  115,61  162,99
550 111,28 224,12 550 158,96 224,12
700 141,62 285,24 700 202,32 285,24
850 171,97 346,36 850 245,67 346,36
1000  202,32  407,48  926  267,72  377,44
32 349,67 455  105,21  242,16  455  150,29  242,16
590 136,42 314,01 500 165,16 266,11
730 168,79 388,52 550 181,67 292,72
870 201,16 463,03 600 198,19 319,33
1000  231,22   532,22 700  231,22  372,56



ETA-19/0841, VÝPOČTOVÉ ZATÍŽENÍ – VÝZTOČNÉ ŽELEZO JAKO PŘEKRYTÍ

Předvypočítané hodnoty pro překrytí výztužných prutů.
Příklad délky překrytí 1) s pruty (f y,k = 500 N/mm2 ) na betonu C20/25 (f bd = 2,3 N/mm2 ) 1
) Hodnoty uvedené v tabulce jsou stanoveny pro podmínky dobré soudržnosti dle EN 1992-1-1. Pro všechny ostatní podmínky je nutné hodnoty vynásobit 0,7.
2) Hodnotu pryskyřice lze odhadnout podle rovnice V = l b π (d &l
