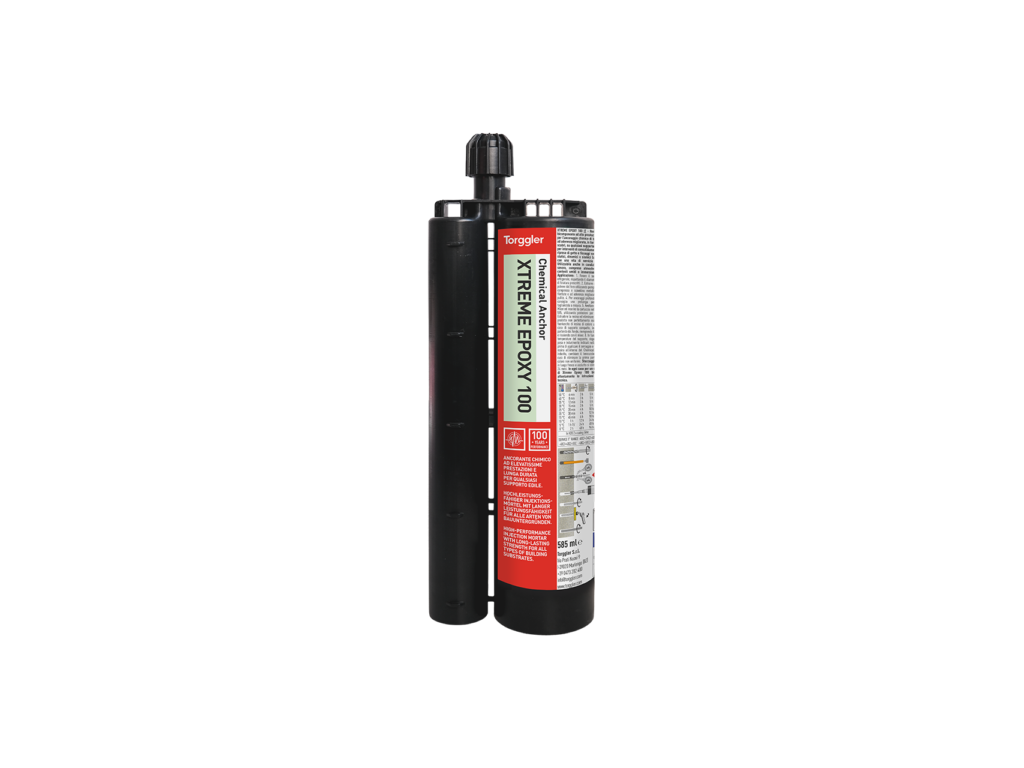

Xtreme Epoxy 100
Kód: 008455
Detailní popis produktu
Popis
Dvousložkový epoxidový chemický kotevní prostředek bez obsahu styrenu. Výrobek s certifikátem ETA (European Technical Assessment) pro kotvení do betonu v souladu s EAD 330499-01-0601 a EAD 330087-01-0601 podle nařízení o stavebních výrobcích 305/2011. Vhodný také pro upevnění do zdiva a dřeva a pro konsolidační práce. Životnost 100 let oproti standardní hodnotě 50 let, ideální pro velké stavby. Seismická kvalifikace C2 pro závitové tyče a pro dodatečně instalované spoje tyčí s vylepšenou přilnavostí. Díky své tixotropii je možné jej aplikovat i nad hlavou. Lze jej použít i na mokré podklady a do zaplavených otvorů, včetně podvodních upevnění, aniž by se zdvojnásobila doba zatěžování. Díky vysoké přilnavosti jej lze aplikovat do dokonale hladkých otvorů vytvořených vrtáním diamantovými nástroji. Díky pomalému tuhnutí lze použít pro kotvení s hloubkou vrtu až 2,5 metru. Nabízí však zkrácené doby utahování pro zvýšení produktivity na staveništi. Lze použít také jako opravnou a výplňovou hmotu. Environmentální certifikace týkající se emisí VOC: LEED GOLD a v souladu s požadavky CAM.
Pokyny k použití
- Provést vrtání do podkladu v pravém úhlu s dodržením předepsaného průměru a hloubky vrtu.
- Pečlivě odstraňte prach nebo jiné zbytky materiálu z otvoru pomocí vzduchové pumpy nebo stlačeného vzduchu a kovového kartáčku: odpovídajícího stupně čistoty dosáhnete provedením alespoň 4 fouknutí, 4 kartáčování a 4 fouknutí v daném pořadí.
- Závitové tyče nebo tyče se zvýšenou přilnavostí musí být čisté a bez oleje, mastnoty nebo rzi.
- Pro kotvení do hloubky větší než 15 cm se doporučuje prodloužení trysky, které se nařeže na míru.
- Našroubujte míchačku (Chemical Anchor Mixer) a vložte kartuši do speciální pistole, přičemž používejte ochranu rukou a obličeje.
- Vytlačte pryskyřici pomocí pistole Xtreme 585 a odstraňte první část produktu, která není dokonale promíchaná, dokud nevytéká pryskyřice jednotné barvy (obvykle se odstraňují první 3–5 plných stisků). Pro snazší dávkování skladujte kartuše při teplotě mezi 15 a 25 °C.
- V případě kompaktního podkladu vstřikujte pryskyřici odspodu, vyplňte otvor asi z 2/3 a postupujte směrem nahoru pomocí mixéru.
- Pro lepší rozložení kotevního tmelu a uvolnění případných vzduchových bublin zasuňte tyč a lehce ji zašroubujte poté, co jste na ní označili správnou hloubku ukotvení. Mírný přebytek pryskyřice, který vytéká ven, je vizuálním potvrzením toho, že ukotvení je optimální.
- V závislosti na teplotě podkladu dodržujte níže uvedené doby nanášení a vytvrzování před upnutím a zatížením.
- Pokud pryskyřice uvnitř směšovacího hubice ztvrdla, bude pro další použití nutné použít nový mixér a vždy dbát na to, aby byla odstraněna první část produktu, která má nerovnoměrnou barvu.
Skladování
Pokud je přípravek „Xtreme Epoxy 100“ uchováván na suchém a krytém místě v uzavřených originálních obalech, je stabilní po dobu nejméně 14 měsíců.
Upozornění
- Nepoužívejte na povrchy znečištěné oleji, tuky a odformovacími prostředky, které by mohly znemožnit nebo snížit přilnavost.
- Skladujte balení při teplotách uvedených na obalu.
- Před úplným vytvrzením nevystavujte spojení zatížení.
Oblasti použití
V kombinaci s použitím závitových tyčí nebo tyčí se zvýšenou přilnavostí se uplatňuje v mnoha situacích při upevňování těžkých břemen nebo tam, kde je kvůli kritickým teplotám (<0 °C nebo >+30 °C) nemožné použít jiné typy kotev, a to i v hladkých vyvrtaných otvorech. Díky absenci styrenu je možné jej používat i v uzavřených prostorech.
- průmyslové stroje
- infrastruktura (se zaručenou životností 100 let)
- stavební inženýrství (přehrady, mosty, železnice)
- svodidla a silniční zábrany
- konsolidace v seizmických oblastech
- upevnění pod vodou
- spojování betonových prvků pomocí dodatečně instalovaných spojovacích prutů
Varianty produktu
| Code | Dvousložkový | Balení | Velikost balení | Barcode |
|---|---|---|---|---|
| 8455 | Dvoukomponentní | Kazeta | 12x585 ml | 8030334084553 |
Technické údaje
POUŽITÍ V SOULADU S TEORIÍ UKOTVENÍ EC-2:
Údaje o zatížení při maximální efektivní hloubce ukotvení v popraskaném betonu OPZ.1 C20/25 a závitové tyči z oceli třídy 8.8:
| Tyč | Efektivní hloubka kotvení | Charakteristické tahové zatížení | Charakteristické smykové zatížení | Návrhové tahové zatížení | Návrhové smykové zatížení | Přípustné tahové zatížení | Přípustné smykové zatížení |
|---|---|---|---|---|---|---|---|
| d [mm] | hef max [mm] | NRk [kN] | VRk [kN] | NRd [kN] | VRd [kN] | NRec [kN] | VRec [kN] |
| M12 | 240 | 63,3 | 34,0 | 42,2 | 27,2 | 30,1 | 19,4 |
| M16 | 320 | 120,5 | 63,0 | 80,3 | 50,4 | 57,4 | 36,0 |
| M20 | 400 | 175,8 | 98,0 | 117,2 | 78,4 | 83,7 | 56,0 |
| M24 | 480 | 289,2 | 141,0 | 192,8 | 112,8 | 137,7 | 81,0 |
| M27 | 540 | 320,3 | 184,0 | 213,5 | 147,2 | 152,5 | 105,1 |
| M30 | 600 | 367,2 | 224,0 | 244,8 | 179,9 | 174,9 | 128,0 |
Údaje o zatížení při maximální efektivní hloubce zakotvení s popraskaným betonem OPZ.1 C20/25 a výztuží B450C – BST500:
| Průměr tyče | Efektivní hloubka zakotvení | Charakteristické tahové zatížení | Charakteristické smykové zatížení | Návrhové tahové zatížení | Návrhové smykové zatížení | Přípustné tahové zatížení | Přípustné smykové zatížení |
|---|---|---|---|---|---|---|---|
| d [mm] | hef Max [mm] | NRk [kN] | VRk [kN] | NRd [kN] | VRd [kN] | NRec [kN] | VRec [kN] |
| Ø8 | 160 | 27,6 | 13,8 | 19,7 | 9,2 | 14,1 | 6,6 |
| Ø10 | 200 | 43,2 | 21,6 | 30,9 | 14,4 | 22,0 | 10,3 |
| Ø12 | 240 | 62,2 | 31,1 | 44,4 | 20,7 | 31,7 | 14,8 |
| Ø14 | 280 | 84,7 | 42,3 | 60,5 | 28,2 | 43,2 | 20,2 |
| Ø16 | 320 | 110,6 | 55,3 | 79,0 | 36,9 | 56,4 | 26,3 |
| Ø18 | 360 | 140,0 | 70,0 | 100,0 | 46,7 | 71,4 | 33,3 |
| Ø20 | 400 | 172,8 | 86,4 | 123,4 | 57,6 | 88,2 | 41,1 |
| Ø22 | 440 | 209,1 | 104,5 | 149,3 | 69,7 | 106,7 | 49,8 |
| Ø25 | 500 | 270,0 | 135,0 | 192,8 | 90,0 | 137,7 | 64,3 |
| Ø28 | 560 | 338,7 | 169,3 | 241,9 | 112,9 | 172,8 | 80,6 |
| Ø30 | 600 | 388,8 | 194,4 | 277,7 | 129,6 | 198,4 | 92,6 |
| Ø32 | 640 | 442,3 | 221,2 | 316,0 | 147,4 | 225,7 | 105,3 |
| Ø40 | 800 | 653,5 | 345,6 | 435,6 | 230,4 | 311,2 | 164,6 |
DODATEČNĚ INSTALOVANÉ SPOJE TYČÍ S VYLEPŠENOU PŘILNAVOSTÍ PODLE REBAR EC-2:
Údaje o zatížení pro beton a Rebar B450C – BST500:
| Průměr tyče | ADHEZNÍ NAPĚTÍ fbd [N/mm2] |
||||||||
|---|---|---|---|---|---|---|---|---|---|
| (d) | C 12/15 | C 16/20 | C 20/25 | C 25/30 | C 30/37 | C 35/45 | C 40/50 | C 45/55 | C 50/60 |
| Ø 8 mm | 1,6 | 2,0 | 2,3 | 2,7 | 3,0 | 3,4 | 3,7 | 4,0 | 4,3 |
| Ø 10 mm | 1,6 | 2,0 | 2,3 | 2,7 | 3,0 | 3,4 | 3,7 | 4,0 | 4,3 |
| Ø 12 mm | 1,6 | 2,0 | 2,3 | 2,7 | 3,0 | 3,4 | 3,7 | 4,0 | 4,3 |
| Ø 14 mm | 1,6 | 2,0 | 2,3 | 2,7 | 3,0 | 3,4 | 3,7 | 4,0 | 4,3 |
| Ø 16 mm | 1,6 | 2,0 | 2,3 | 2,7 | 3,0 | 3,4 | 3,7 | 4,0 | 4,3 |
| Ø 20 mm | 1,6 | 2,0 | 2,3 | 2,7 | 3,0 | 3,4 | 3,7 | 4,0 | 4,3 |
| Ø 25 mm | 1,6 | 2,0 | 2,3 | 2,7 | 3,0 | 3,4 | 3,7 | 4,0 | 4,3 |
| Ø 26 mm | 1,6 | 2,0 | 2,3 | 2,7 | 3,0 | 3,4 | 3,7 | 4,0 | 4,3 |
| Ø 28 mm | 1,6 | 2,0 | 2,3 | 2,7 | 3,0 | 3,4 | 3,7 | 4,0 | 4,0 |
| Ø 30 mm | 1,6 | 2,0 | 2,3 | 2,7 | 3,0 | 3,4 | 3,7 | 4,0 | 4,0 |
| Ø 32 mm | 1,6 | 2,0 | 2,3 | 2,7 | 3,0 | 3,4 | 3,7 | 4,0 | 4,0 |
| Ø 36 mm | 1,5 | 1,9 | 2,2 | 2,6 | 2,9 | 3,3 | 3,6 | 3,6 | 3,6 |
| Ø 40 mm | 1,5 | 1,8 | 2,1 | 2,5 | 2,8 | 3,1 | 3,1 | 3,1 | 3,1 |
ÚDAJE O ZATÍŽENÍ PRO UPEVNĚNÍ NA DŘEVO A ZDIVO:
| Materiál | Typ tyče | Ø tyče | Přípustné tahové zatížení | Přípustné smykové zatížení |
|---|---|---|---|---|
| (d) | NR,c [kN] | VR,c [kN] | ||
| Plná cihla | A2-70 / A4-70 / ≥ 4,6 | M8 – Ø8 | 2,0 | 3,0 |
| A2-70 / A4-70 / ≥ 4,6 | M10 – Ø10 | 2,6 | 3,4 | |
| A2-70 / A4-70 / ≥ 4,6 | M12 – Ø12 | 2,8 | 3,9 | |
| A2-70 / A4-70 / ≥ 4,6 | M16 – Ø16 | 4,0 | 4,2 | |
| Lamelové dřevo | Výztuž (*) ≥ 4,6 / A2-70 / A4-70 | M8 – Ø8 | 3,2 | — |
| Výztuž (*) ≥ 4,6 / A2-70 / A4-70 | M10 – Ø10 | 4,2 | — | |
| Výztuž (*) ≥ 4,6 / A2-70 / A4-70 | M12 – Ø12 | 6,1 | — | |
| Výztuž (*) ≥ 4,6 / A2-70 / A4-70 | M16 – Ø16 | 10,7 | — |
- Doporučené zatěžovací hodnoty pro aplikace na podklady se středními mechanickými vlastnostmi. Vzhledem k rozmanitosti podkladů ze zdiva a/nebo dřeva pro aplikace na podklady odlišné od těch, které jsou zde uvedeny, je třeba zatěžovací hodnoty zjistit pomocí vhodných zkoušek na místě.
- Pro hodnoty smykového napětí viz pokyny CNR-DT 206/2007 (7.10.2.3)
Pro předpokládané geometrie a podmínky pokládky, kromě hodnot zatížení ve všech podmínkách pokládky stanovených v těchto pokynech, doporučujeme nahlédnout do dokumentů ETA – 22/0469 a ETA – 22/0468.
Ke stažení
Doplňkové parametry
| Kategorie: | Stavební zpevnění, ukotvení a upevnění |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 0.78 kg |
| EAN: | 8030334084553 |
| Balení: | Kazeta |
| Velikost balení: | 12x585 ml |
