Xtreme Grip Vinylester

Kód: 8051 8052 Zvolte variantu

Neohodnoceno

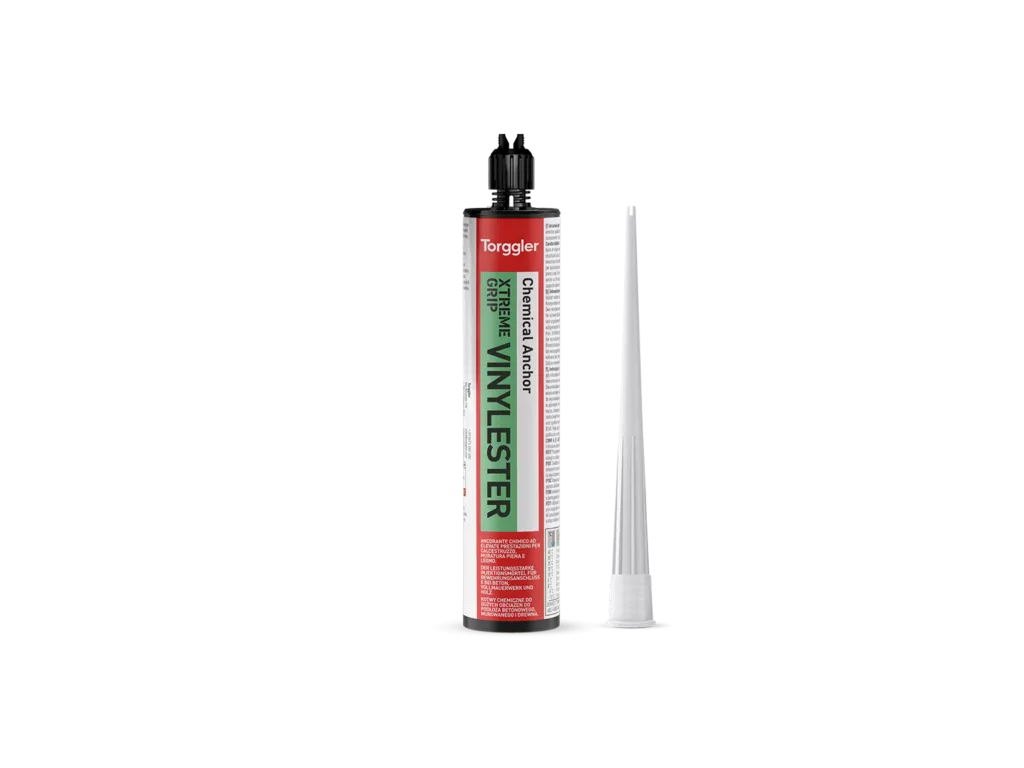

Torggler Xtreme Grip Vinylester lbox 600x600 trans

Torggler Ancoraggio e Fissaggio 1024x1024 c default

370 Kč 416 Kč od 370 Kč 447,70 Kč včetně DPH 503,36 Kč včetně DPH od 447,70 Kč včetně DPH

Momentálně nedostupné Momentálně nedostupné Zvolte variantu

Varianta

Dvousložková chemická kotva na bázi vinylesterové pryskyřice bez obsahu styrenu pro konstrukční upevnění těžkých břemen, a to i v seismických zónách.

Detailní informace

Technologické

poradenství 24/7

Naproti profesionálům

výhodné ceny dle vašich odběrů

Doprava i větších

objednávek přímo k vám

Zobrazit všechny související produkty

Detailní popis produktu

Dvousložková chemická kotva na bázi vinylesterové pryskyřice bez obsahu styrenu pro konstrukční upevnění těžkých břemen v trhlinovém i netrhlinovém betonu, plném i děrovaném cihlovém zdivu a dřevě. Díky svým rychle tvrdnoucím vlastnostem ji lze použít všude tam, kde je vyžadováno rychlé nasazení, a pro kotvení s hloubkou vrtaného otvoru až 1 metr. Aplikace je možná i v případě, že teplota podkladu dosáhne kritických hodnot (od -10 do +40 °C). U mokrých podkladů a zatopených otvorů certifikace vyžaduje použití závitových tyčí a v každém případě se musí doby zatížení zdvojnásobit. V závislosti na průměru použitých závitových tyčí nebo tyčí se zlepšenou soudržností je výrobek kvalifikován Evropským technickým posouzením (ETA) pro použití na trhlinovém betonu (možnost 1) a netrhlinovém betonu (možnost 7), a to i v případě, že dílo spadá do seismické kategorie C1 nebo C2.

Pokyny k instalaci

Vrtejte do podkladu kolmo k předepsanému průměru a hloubce vrtání; u kompaktních podkladů se doporučuje použití vrtacího kladiva. U perforovaných podkladů vrtejte jednoduchým rotačním vrtákem, abyste zabránili porušení vnitřních příček cihel.
Z otvoru opatrně odstraňte veškerý prach a jiné zbytky materiálu pomocí ofukovače nebo stlačeného vzduchu a kovového kartáče. Vhodné úrovně čistoty dosáhnete provedením alespoň 4 foukání, 4 tahů kartáčem a 4 foukáním v řadě. Před čištěním kartáčem kartáč očistěte a ujistěte se, že má dostatečný průměr.
Závitové nebo vylepšené adhezní tyče musí být čisté a bez oleje, mastnoty nebo rzi.
Pro kotvy hlubší než 15 cm použijte prodloužení trysky zkrácené na míru.
U perforovaných podpěr vložte do otvoru CHEMICKOU KOTVICI (nebo kovovou ponožku), abyste zabránili následnému rozptýlení pryskyřice do dutin.
Pokud je otvor vytvořen v místě, kde podpěra není perforovaná, například na maltě mezi dvěma cihlami, nepoužívejte klec a proveďte instalaci jako na kompaktní podpěře.
Pro 300ml kartuši: odšroubujte víčko, vložte mixér (CHEMICAL ANCHOR MIXER) do otvoru žlutého extraktoru a zatažením odstraňte kovovou sponu uzavírající sáček (u 400ml kartuše jednoduše odšroubujte víčko). Zašroubujte mixér a vložte kartuši do určené pistole s použitím ochrany rukou a obličeje.
Vytlačte pryskyřici pomocí pistole XTREME GUN a první část produktu, která není dokonale promíchaná, vyhoďte, dokud nevyjde rovnoměrně zbarvená pryskyřice (obecně se prvních 3–5 plných zdvihů pumpy vyhodí). Pro snížení námahy při dávkování skladujte kartuše při teplotě 15 až 25 °C.
U kompaktních substrátů začněte injektovat pryskyřici odspodu, vyplňte otvor asi do 2/3 a postupně míchejte nahoru.

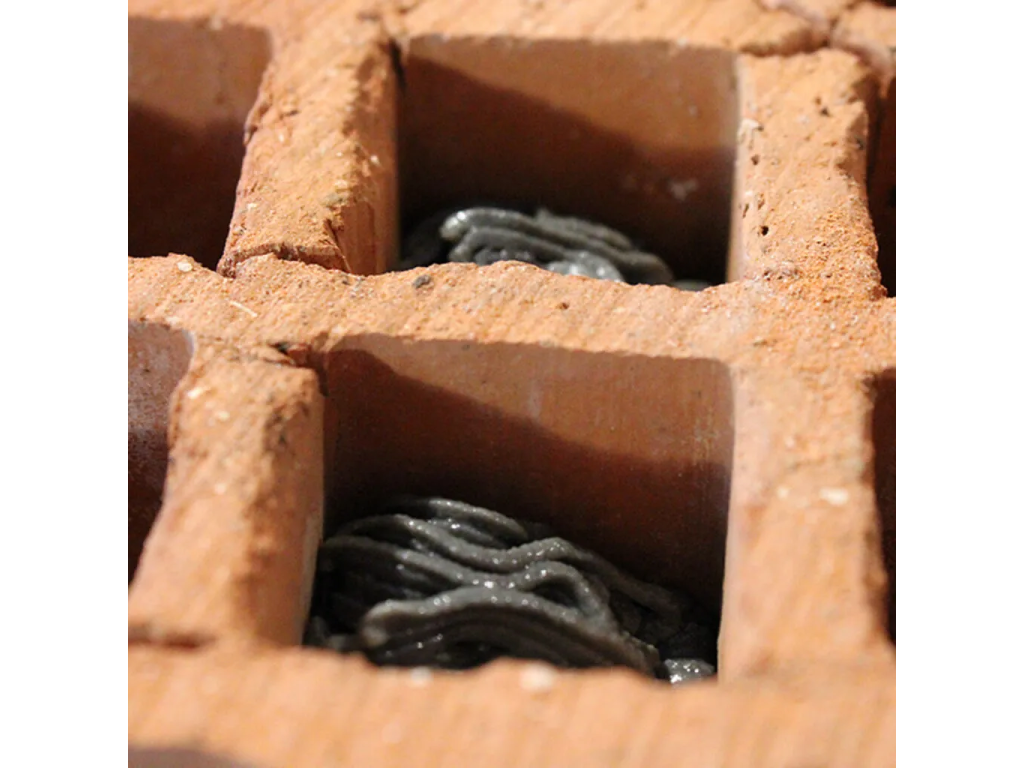

9b. U perforovaných substrátů dávkujte dostatečné množství pryskyřice, aby mohla v dostatečném množství vytékat ze síta klece: pro zvýšení utěsnění zvyšte množství extrudované pryskyřice tak, aby se baňka zdvojnásobila.
Pro lepší rozložení kotvy a pro únik vzduchových bublin zasuňte kotvu lehkým zašroubováním po označení správné hloubky kotvení. Uvolnění mírného přebytečného množství pryskyřice vizuálně potvrdí, že ukotvení je optimální.
Přebytečnou pryskyřici z otvoru ihned odstraňte papírem nebo po vytvrzení mechanicky dlátem.
V závislosti na různých teplotách podkladu dodržujte před aplikací svorky a zatížením níže uvedené doby aplikace a vytvrzování. Pokud je otvor zaplavený, zdvojnásobte dobu.
Pokud pryskyřice uvnitř míchací trysky ztvrdla, bude při dalším použití nutné použít nový míchací přístroj, přičemž vždy dbejte na to, abyste odstranili první část produktu s nerovnoměrnou barvou (viz bod 8).

Skladování

Skladujte při teplotě 5 až 30 °C, mimo dosah UV záření. Při skladování na suchém a krytém místě v původních uzavřených obalech je Xtreme Grip Vinylester stabilní:

nejméně 12 měsíců v 300ml kartuších
nejméně 16 měsíců v kartuších o objemu 400 ml

Varianty produktu

Code	Součásti	Balení	Velikost balení	Paleta	Barcode
8051	2 složky	Kartuše	300 ml	72 kartonů	8030334080517
8052	2 složky	kartuše	400 ml	52 kartonů	8030334080524

Oblasti použití

V kombinaci se závitovými tyčemi nebo žebrovanými výztužnými pruty se tento produkt používá v mnoha situacích, kde je třeba upevnit těžká břemena nebo kde přítomnost kritických teplot (< 0 °C nebo > 30 °C) vylučuje použití jiných typů kotvení. Protože produkt neobsahuje styren, lze jej použít i v uzavřených prostorách.

Kovové rámy a instalace obecně
odvětrávané fasády
Nouzová schodiště
Stříšky a konzolové úchyty obecně
Výtahy, elevátory a zvedací zařízení
Ochrana proti pádu
Těsnicí bariéry
přehlídková mola
Konsolidace v seizmických zónách
Výztuž stropů
Obnova betonových vrstev s dodatečnou výztužnou ocelí

Technické údaje

Kotvení závitových tyčí do betonu:
Schválení dle EAD 330499-01-0601 platí pro širokou škálu závitových tyčí (od M8 do M30) a pro různé hloubky kotvení, a to i do vlhkého betonu a v podvodních vrtech. Certifikované provozní teploty jsou v následujících rozsazích:

od -40 °C do +40 °C s maximální dlouhodobou teplotou 24 °C
od -40 °C do +80 °C s maximální dlouhodobou teplotou 50 °C
od -40 °C do +120 °C s maximální dlouhodobou teplotou 72 °C

ETA-19/0842	Upevnění závitových tyčí z pozinkované oceli min. 5 µ třídy 5.8 na beton C20/25
Typické rozměry			M8	M10	M12	M16	M20	M24	M27	M30
d 0	Průměr otvoru	mm	10	12	14	18 let	24	28	30	35 let
T _inst	Utahovací moment	Nm	10	20	40	80	130	200	250	280
JZ	Klíč	mm	13	17	19	24	30	36	41	46
d _f	Ø otvoru v upevňovaném předmětu	mm	9	12	14	18 let	22	26	30	33

Minimální hloubka kotvení
Typické rozměry			M8	M10	M12	M16	M20	M24	M27	M30
h1	Hloubka otvoru	mm	65	75	85	105	125	150	150	150
h _nom	Jmenovitá hloubka kotvení	mm	60	70	80	100	120	145	145	145
h _min	Minimální tloušťka základního materiálu	mm	100	100	110	136	168	201	210	220
S _cr	Osová vzdálenost	mm	180	210	240	300	360	435	435	435
C _cr	Vzdálenost od okraje	mm	90	105	120	150	180	218	218	218
S _mim	Minimální vzdálenost mezi středy	mm	40	50	60	75	100	115	120	140
Cmin	Minimální vzdálenost od okraje	mm	40	50	60	75	100	115	120	140

Průměrná hloubka kotvení
Typické rozměry			M8	M10	M12	M16	M20	M24	M27	M30
h1	Hloubka otvoru	mm	85	95	115	130	175	215	245	275
h _nom	Jmenovitá hloubka kotvení	mm	80	90	110	125	170	210	240	270
h _min	Minimální tloušťka základního materiálu	mm	100	114	138	161	218	266	300	340
S _cr	Osová vzdálenost	mm	240	270	330	375	510	630	720	810
C _cr	Vzdálenost od okraje	mm	120	135	165	187	255	315	360	405
S _mim	Minimální vzdálenost mezi středy	mm	40	50	60	75	100	115	120	140
Cmin	Minimální vzdálenost od okraje	mm	40	50	60	75	100	115	120	140

Maximální hloubka kotvení
Typické rozměry			M8	M10	M12	M16	M20	M24	M27	M30
h1	Hloubka otvoru	mm	165	205	245	325	405	485	545	605
h _nom	Jmenovitá hloubka kotvení	mm	160	200	240	320	400	480	540	600
h _min	Minimální tloušťka základního materiálu	mm	180	224	268	356	448	536	600	670
S _cr	Osová vzdálenost	mm	480	600	720	960	1200	1440	1620	1800
C _cr	Vzdálenost od okraje	mm	240	300	360	480	600	720	810	900
S _mim	Minimální vzdálenost mezi středy	mm	40	50	60	75	100	115	120	140
Cmin	Minimální vzdálenost od okraje	mm	40	50	60	75	100	115	120	140

Minimální hloubka kotvení
Použitý celkový součinitel bezpečnosti
Upevnění do netrhlinového betonu C20/25 pomocí závitových tyčí třídy 5.8
		M8	M10	M12	M16	M20	M24	M27	M30
Vlak	kN	9,0	12,0	17,0	24,0	31,6	41,9	42,0	42,0
Stříhat	kN	5.4	8.6	12,5	23,3	36,3	52,5	68,2	83,4

Průměrná hloubka kotvení
Použitý celkový součinitel bezpečnosti
Upevnění do netrhlinového betonu C20/25 pomocí závitových tyčí třídy 5.8
		M8	M10	M12	M16	M20	M24	M27	M30
Vlak	kN	9,0	12,0	17,0	24,0	31,6	41,9	42,0	42,0
Stříhat	kN	5.4	8.6	12,5	23,3	36,3	52,5	68,2	83,4

Maximální hloubka kotvení
Použitý celkový součinitel bezpečnosti
Upevnění do netrhlinového betonu C20/25 pomocí závitových tyčí třídy 8.8
		M8	M10	M12	M16	M20	M24	M27	M30
Vlak	kN	13,9	22.1	32.1	59,5	96,6	139,5	180,6	220,5
Stříhat	kN	8.3	13.2	19.2	35,7	58,0	83,7	108,8	133,1

Zatížení nebo namáhání platí pro provozní teplotní rozsah -40 °C/+40 °C.
Zatížení na jednotlivé kotvení bez vlivu osové vzdálenosti, vzdálenosti od okraje a tloušťky betonu ≥ 2 hef
Smykový efekt není směrován k okraji.
S otvorem ponořeným do vody se dosáhne 20% snížení zatížení.

Minimální hloubka kotvení
Použitý celkový součinitel bezpečnosti
Upevnění do netrhlinového betonu C20/25 pomocí závitových tyčí třídy 5.8
		M10	M12	M16	M20
Vlak	kN	9.1	12.2	17.1	22,5
Stříhat	kN	8.6	12,5	23,3	34,3

Průměrná hloubka kotvení
Použitý celkový součinitel bezpečnosti
Upevnění na trhlinovém betonu C20/25 se závitovými tyčemi třídy 5.8
		M10	M12	M16	M20
Vlak	kN	11,7	17,8	23,9	33,8
Stříhat	kN	8.6	12,5	23,3	36,2

Maximální hloubka kotvení
Použitý celkový součinitel bezpečnosti
Upevnění na trhlinovém betonu C20/25 se závitovými tyčemi třídy 8.8
		M10	M12	M16	M20
Trazione	kN	22.1	32.1	59,5	79,5
Taglio	kN	13.2	19.2	35,7	58,0

Zatížení nebo namáhání platí pro provozní teplotní rozsah -40 °C/+40 °C.
Zatížení na jednotlivé kotvení bez vlivu osové vzdálenosti, vzdálenosti od okraje a tloušťky betonu ≥ 2 hef
Smykový efekt není směrován k okraji.
S otvorem ponořeným ve vodě se zatížení sníží o 20 %.

Kotvení do betonu pomocí žebrovaných výztužných prutů
. Schválení dle technické zprávy EAD-330087-00-0601 TR023 se vztahuje na širokou škálu žebrovaných výztužných prutů (od Ø 8 mm do Ø 32 mm) a pro délky kotvení až do hloubky 1 metru. Vhodné pro instalaci do mokrého betonu. Navrženo dle EC2 pro obnovu betonových vrstev. Certifikované provozní teploty se pohybují od -40 °C do +80 °C s maximální dlouhodobou teplotou 50 °C.

ETA-19/0841	Upevnění žebrovaných výztužných prutů k betonu
Průměr výztužné tyče (mm)	Ø8	Ø10	Ø12	Ø14	Ø16	Ø20	Ø25	Ø28	Ø32
Průměr otvoru (mm)	12	14	16	18 let	20	25	30	35 let	40
Maximální hloubka instalace (mm)	400	500	600	700	800	1000	1000	1000	1000

Minimální krytí betonem : c _min = 30 mm + 0,06 lv ≥ 2 ∙ Ø na Ø < 25 mm
c _min = 40 mm + 0,06 lv ≥ 2 ∙ Ø na Ø ≥ 25 mm
Nejmenší osová vzdálenost mezi dvěma následně instalovanými pruty : a = 40 mm ≥ 4 ∙ Ø

ZATÍŽENÍ NA ZÁKLADĚ NÁVRHU – OD VÝZTOMNÉ ŽELEZO PO OBNOVU VRSTEV

ETA-19/0841, VÝPOČTOVÉ ZATÍŽENÍ – VÝZTOČNÉ PRUTKY PRO OBNOVU VRSTVY
Předpočítané hodnoty pro kotvení výztužných prutů.
Příklad délky kotvení ¹⁾ s pruty (f _y,k = 500 N/mm2 ⁾ na betonu C20/25 (f _bd = 2,3 N/mm2 ⁾ .
¹⁾ Hodnoty uvedené v tabulce jsou stanoveny pro podmínky dobré soudržnosti dle EN 1992-1-1. Pro všechny ostatní podmínky se hodnoty vynásobí 0,7.
²⁾ Hodnotu pryskyřice lze odhadnout podle rovnice V = l _b π (d ₀² -d ₂ )/(4×0,85).

		1 = ₂ = ₃ = ₄ = ₅ = _1,0			a ₁ = a ₃ = a ₄ = 1,0 eea ₂ oa ₅ = 0,7
Průměr tyčí	Tahové zatížení pro tyče Bst 500	Délka kotvení l _bd	Tahové zatížení	Objem pryskyřice V ²⁾	Délka kotvení l _bd	Tahové zatížení	Objem pryskyřice ^V2
[mm]	[kN]	[mm]	[kN]	[ml]	[mm]	[kN]	[ml]
8	21,85	115	6,65	8,50	115	9,50	8,50
		180	10.40	13.31	180	14,86	13.31
		250	14.45	18,48	200	16,52	14,78
		320	18,50	23,65	220	18,17	16,26
		378	21,85	27,95	265	21,85	19,56
10	34,15	145	10,48	12,86	145	14,97	12,86
		230	16,62	20,40	230	23,74	20,40
		310	22,40	27,50	260	26,84	23.06
		390	28.18	34,59	290	29,93	25,72
		473	34,15	41,92	331	34,15	29,34
12	49,17	170	14,74	17,59	170	21.06	17,59
		270	23,41	27,94	270	33,44	27,94
		370	32.08	38,29	300	37,16	31.05
		470	40,75	48,64	300	40,88	34,15
		567	49,17	58,69	397	49,17	41,08
14	66,93	200	20.23	23,65	200	28,90	23,65
		320	32,37	37,85	320	46,24	37,85
		440	44,51	52,04	360	52,02	42,58
		560	56,65	66,23	400	57,81	47,31
		662	66,93	78,25	463	66,93	54,78
16	87,42	230	26,59	30,60	230	37,99	30,60
		360	41,62	47,90	360	59,46	47,90
		490	56,65	65,20	400	66,06	53,22
		620	71,68	82,49	440	72,67	58,54
		756	87,42	100,61	529	87,42	70,43
20	136,59	285	41,19	59,25	285	58,84	59,25
		450	65,03	93,55	450	92,90	93,55
		620	89,60	128,90	500	103,22	103,95
		790	114,17	164,24	550	113,55	114,34
		945	136,59	196,50	662	136,59	137,55
25	213,42	355	64,13	90,21	355	91,61	90,21
		520	93,93	132,13	520	134,19	132,13
		680	122,84	172,79	600	154,84	152,46
		840	151,74	213,44	650	167,74	165,16
		1000	180,64	254,10	700	180,64	177,87
28	267,72	400	80,93	162,99	400	115,61	162,99
		550	111,28	224,12	550	158,96	224,12
		700	141,62	285,24	700	202,32	285,24
		850	171,97	346,36	850	245,67	346,36
		1000	202,32	407,48	926	267,72	377,44
32	349,67	455	105,21	242,16	455	150,29	242,16
		590	136,42	314,01	500	165,16	266,11
		730	168,79	388,52	550	181,67	292,72
		870	201,16	463,03	600	198,19	319,33
		1000	231,22	532,22	700	231,22	372,56

ETA-19/0841, VÝPOČTOVÉ ZATÍŽENÍ – VÝZTOČNÉ ŽELEZO JAKO PŘEKRYTÍ

Předvypočítané hodnoty pro překrytí výztužných prutů.
Příklad délky překrytí ¹⁾ s pruty (f _y,k = 500 N/mm2 ⁾ na betonu C20/25 (f _bd = 2,3 N/mm2 ⁾ 1
⁾ Hodnoty uvedené v tabulce jsou stanoveny pro podmínky dobré soudržnosti dle EN 1992-1-1. Pro všechny ostatní podmínky je nutné hodnoty vynásobit 0,7.
²⁾ Hodnotu pryskyřice lze odhadnout podle rovnice V = l _b π (d &l
